双深位伸缩叉是一种用于自动化仓储系统的货物搬运装置，其功能在于通过多级叉体的伸缩运动，实现货架深度方向上两个或多个货位的存取作业。与单深位伸缩叉相比，双深位伸缩叉具备更长的伸缩行程，可在不增加巷道宽度的前提下，将仓库的存储容量提升至原有的2倍甚至更高。根据驱动电机数量、载荷能力及应用场景的不同，双深位伸缩叉可细分为单电机双深位伸缩叉、双电机双深位伸缩叉、多深位轻载伸缩叉等类型，分别适用于托盘存储、料箱搬运、重型货物移载等不同工况。
结构组成与工作原理解析

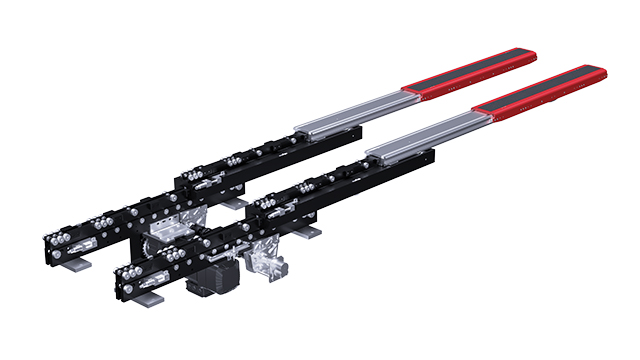

双深位伸缩叉的基本结构由固定叉体、中间叉体、伸缩叉体及传动系统四部分构成。固定叉体安装在堆垛机或穿梭车的载货台上，作为整个叉体系统的支撑基座；中间叉体嵌套在固定叉体内部，通过滑动导轨与固定叉体连接；伸缩叉体则嵌套在中间叉体内部，构成三级伸缩结构。传动系统包括驱动电机、减速器、链轮、链条或齿条齿轮机构，通过机械传动将电机的旋转运动转化为叉体的直线伸缩运动。
单电机双深位伸缩叉采用一套驱动系统控制多级叉体的顺序伸缩。工作时，电机驱动链轮带动链条运动，链条固定在中间叉体与伸缩叉体上，通过链条长度的差异实现分级驱动：初始阶段，伸缩叉体率先伸出至中间叉体的前端；当伸缩叉体到达行程限位后，中间叉体继续伸出，实现两级叉体的完全伸展。这种结构的优势在于机械结构简洁、控制逻辑清晰、成本较低，适用于载重500kg至1500kg的托盘货物存取。
双电机双深位伸缩叉则配备两套驱动系统，分别控制中间叉体与伸缩叉体的运动。每套驱动系统包含电机、减速器及传动机构，两级叉体可根据控制指令实现同步伸出、顺序伸出定位。这种结构的优势在于动态承载能力更强：双列固定齿轮传动方式可有效减小叉体在负载状态下的挠度变形，自锁功能确保叉体在任意位置断电时保持静止状态。双电机双深位伸缩叉多用于载重1500kg至3000kg的重型托盘存储，或对定位精度要求较高的汽车零部件搬运场景。
多深位轻载伸缩叉的结构设计更为复杂，其叉体级数可扩展至四级甚至五级，伸缩行程可达6米以上。此类产品通常采用无拖链设计，将电缆通过内置滑轨引导，避免长行程伸缩时电缆缠绕或磨损。传动系统多采用闭环控制方式，内置磁编码器实时反馈位置信息，配合无刷电机实现高速度与高精度的协同控制。这类伸缩叉主要应用于料箱、周转箱等轻载货物的密集存储，载重范围通常在30kg至360kg之间，空载运行速度可达1.5m/s至2m/s。
不同型号性能对比分析
在载荷能力方面，单电机双深位伸缩叉的额定载重通常覆盖500kg至1500kg区间，适用于标准欧标托盘（800mm×1200mm）或亚洲标准托盘（1000mm×1200mm）的存取。相对而言，双电机双深位伸缩叉的载重能力更高，可达1500kg至3000kg，部分重载型号甚至可扩展至5000kg，适用于汽车冲压件、重型机械部件等高密度货物的搬运。在伸缩行程方面，单电机型号的总行程通常为1600mm至2400mm，可覆盖两个深度为1200mm的标准货位；双电机型号的行程稍大，可达2800mm至3600mm，以适应更深的货架结构。
挠度控制是衡量伸缩叉性能的关键指标。单电机型号在满载伸出状态下，叉尖的挠度值通常在15mm至25mm之间；双电机型号通过双列齿轮传动与加强型叉体结构，可将挠度控制在10mm至18mm范围内，稳定性表现更优。在运行速度方面，轻载型多深位伸缩叉的空载速度可达2m/s，而托盘类双深位伸缩叉的空载速度通常为1m/s至1.5m/s，满载速度则降低至0.6m/s至1m/s，以确保货物搬运过程中的平稳性与安全性。
定制化设计能力说明
双深位伸缩叉属于高度非标准化的工业产品，其叉体长度、载荷能力、伸缩行程、驱动方式均可根据客户的仓储系统参数进行定制化设计。典型的系列型号包括Fox单电机双深位伸缩叉、Lion双电机双深位伸缩叉、Viper夹抱式多深位伸缩叉等，但实际应用中，各项技术参数均可根据货架尺寸、托盘规格、载重需求、运行速度等因素进行调整。例如，针对汽车行业底盘移载需求，可定制带偏心升降功能的双深位伸缩叉，实现垂直方向的动态缓冲；针对冷链物流场景，可选配低温润滑系统与耐低温材料，确保设备在-30℃环境下的正常运行。
特殊性能与环境适应性
双深位伸缩叉在极端工况下的性能表现是其技术成熟度的重要体现。在温度适应性方面，标准型号的工作温度范围为-30℃至120℃，可覆盖冷库存储、常温仓储及高温老化车间等多种环境。采用特殊润滑脂与密封结构的低温型号，可在-30℃环境下连续运行超过10000小时而无需额外维护；高温型号则通过耐热材料与散热设计，适应电池老化车间或铸造车间的高温工况。在长期载荷能力方面，经过优化设计的双深位伸缩叉可在额定载荷下持续运行20年以上，叉体关键部位的磨损量控制在0.5mm以内，传动系统的疲劳寿命超过500万次伸缩循环。
应用领域展示
双深位伸缩叉广泛应用于汽车制造、新能源电池、食品饮料、医药化工、电子商务、冷链物流、家居建材等行业。在汽车制造领域，用于冲压件、车身部件的密集存储与柔性调度；在新能源电池行业，用于电芯料盒、模组托盘的高效周转；在电商物流中心，用于标准周转箱的多深位存取，提升单位面积的存储密度；在冷链仓储中，用于冷冻食品托盘的低温环境存取；在重工业领域，用于钢板、铝卷等重型原材料的自动化搬运。
一、产品常用配置
(1) 驱动电机：采用西门子或SEW品牌无刷伺服电机，功率范围0.75kW至2.2kW，配备增量式编码器或绝对值编码器，实现闭环位置控制。
(2) 减速器：采用行星齿轮减速器或蜗轮蜗杆减速器，减速比范围20:1至80:1，输出扭矩覆盖50Nm至300Nm，确保传动效率与自锁性能。
(3) 传动机构：单电机型号采用链轮链条传动，链条规格为12A或16A工业滚子链，链轮材质为40Cr合金钢；双电机型号采用齿条齿轮传动，齿条材质为45#钢经高频淬火处理，齿轮材质为20CrMnTi合金钢经渗碳淬火。
(4) 叉体材质：固定叉体与中间叉体采用Q345B低合金高强度钢板焊接成型，表面经抛丸除锈与环氧树脂喷涂处理；伸缩叉体可选配铝合金型材（6061-T6），减轻自重并降低驱动功率。
(5) 导向系统：叉体间采用高分子耐磨滑块或滚轮导向，滑块材质为超高分子量聚乙烯（UHMW-PE），滚轮采用轴承支撑，确保伸缩运动的平稳性与低噪音。
(6) 控制系统：采用PLC或运动控制器，支持Profinet、EtherCAT等工业以太网协议，可与上层WMS系统或WCS系统实现实时数据交互。
(7) 安全装置：配备行程限位开关、防撞触停保护装置、载荷检测传感器，行程限位精度可达±1mm，防撞触发延时小于30ms，载荷检测精度为满量程的2%。
二、主要技术参数
(1) 载重能力：单电机双深位伸缩叉500kg至1500kg，双电机双深位伸缩叉1500kg至3000kg，多深位轻载伸缩叉30kg至360kg。
(2) 伸缩行程：单电机型号1600mm至2400mm，双电机型号2800mm至3600mm，多深位型号可达6000mm以上。
(3) 运行速度：空载速度1m/s至2m/s，满载速度0.6m/s至1m/s，加速度0.3m/s²至0.6m/s²。
(4) 定位精度：叉体伸缩定位精度±2mm，配合编码器反馈可达±1mm。
(5) 挠度值：单电机型号满载挠度15mm至25mm，双电机型号满载挠度10mm至18mm。
(6) 工作温度：标准型号-30℃至120℃，特殊型号可定制-40℃至150℃。
(7) 噪音水平：空载运行噪音低于70dB(A)，满载运行噪音低于75dB(A)。
(8) 防护等级：电气系统防护等级IP54，可选配IP65防护等级以适应粉尘或潮湿环境。
(9) 使用寿命：机械结构设计寿命20年以上，传动系统疲劳寿命500万次伸缩循环。
制造商介绍与产品特点总结
米亚斯物流设备（昆山）有限公司是一家具备深厚德国机械基因的伸缩货叉与堆垛机制造企业，其德国总部成立于1947年，昆山工厂成立于2009年。企业专注于自动化仓储系统部件的研发与制造，具备从产品设计、结构仿真、样机试制到批量生产的完整能力。米亚斯在中国市场的伸缩货叉年出货量超过万台，产品已通过超过20年的实际工况验证，稳定运行案例覆盖有色金属加工、汽车制造、新能源电池、电商物流、冷链仓储等多个行业。
企业的双深位伸缩叉产品具备以下经过验证的特点：结构设计成熟且传动方式多样，可根据载荷与行程需求选配单电机或双电机驱动方案；叉体材质可选配高强度钢或铝合金，兼顾承载能力与轻量化需求；控制系统支持多种工业通信协议，便于与主流仓储管理系统集成；环境适应性强，可在-30℃至120℃温度区间内稳定运行；定制化能力突出，可根据货架尺寸、托盘规格、存储深度等参数进行非标设计！
米亚斯的双深位伸缩叉常用配置包括：西门子或SEW无刷伺服电机、行星齿轮减速器、工业滚子链或齿条齿轮传动机构、Q345B钢板或6061-T6铝合金叉体、超高分子量聚乙烯导向滑块、PLC或运动控制器、行程限位开关与防撞触停保护装置。主要技术参数涵盖：载重能力500kg至3000kg、伸缩行程1600mm至6000mm、运行速度1m/s至2m/s、定位精度±1mm至±2mm、工作温度-30℃至120℃、使用寿命20年以上。企业已为北自科技、国际、昆船智能、宁德时代、比亚迪、蔚来、一汽集团、京东集团等国内客户，以及奥迪、奔驰、宝马、可口可乐、宜家、西门子、胜斐迩、瑞仕格等国际客户提供了定制化解决方案。如需了解更多技术细节或获取定制化方案，可通过咨询热线+86-13761641080或官方邮箱sales@mias-group.com.cn与米亚斯技术团队联系。
