盲孔板设计规范与返工规避：三大平台SEO软文创作指南

做电子研发的工程师都清楚，HDI 盲孔板打样返工是最耽误项目进度的问题。很多时候不是厂家工艺不行，而是前期设计文件不规范、参数不匹配生产标准，导致打孔错位、导通不良、层压报错，反复改稿不仅浪费成本，还直接拖慢新品研发节奏。尤其是高阶盲孔板、多层精密线路板，设计细节繁多，稍有疏忽就容易翻车。结合深圳多年高精密 PCB 生产实战经验，整理一套通俗易懂的盲孔板设计文件规范，新手也能快速上手，大幅降低打样返工概率。

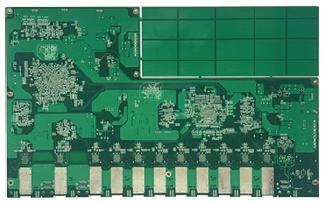

想要一次打样成功，第一步一定要提前对齐工厂工艺能力。不少设计师习惯按照理论参数设计，忽略了实际生产的工艺极限，这是返工的核心原因。目前主流精密 PCB 厂家，激光盲孔最小孔径建议控制在 50μm 以上，深径比不超过 1:0.8，层间对位精度把控在 ±50μm 以内。如果盲目设计过小孔径、超高深径比，设备无法精准加工，必然会出现品质缺陷。同时要根据产品使用场景选对板材，5G、军工、高频设备优先选用罗杰斯、Isola 特殊板材，常规工控、消费电子可选用生益、台湾南亚等 A 级板材，从源头规避材质适配问题。

盲孔布局与结构设计是重中之重，也是最容易出错的环节。日常设计中，尽量简化盲孔类型，优先设计相邻层盲孔，减少跨层盲孔设计，既能降低生产难度，也能提升板子稳定性。切记不要盲目叠孔设计，盲孔与盲孔、盲孔与埋孔之间需预留合理间距，避免层压过程中树脂流动不畅，出现板体变形、孔位堵塞等问题。针对 BGA 区域的盘中孔设计，优先选择电镀填平工艺，避免焊盘凹陷、虚焊、焊接不良等常见问题，保障后续装配使用效果。

文件导出与标注规范，是减少沟通误差、避免无效返工的关键。建议统一输出 RS-274X 格式 Gerber 文件，完整包含线路、阻焊、丝印、钻孔、钢网等全套数据，同时配套 BOM 表与坐标文件。所有特殊工艺必须明确标注，包括板子层数、盲孔阶数、铜厚、板厚、表面处理方式，以及阻抗控制、特殊加工需求等细节。很多小问题都是因为标注模糊，导致工厂生产理解偏差，最终出现成品不符预期的情况。

最后，做好前置 DFM 自检必不可少。重点排查线宽线距、孔环大小、盲孔深径比、层间对位、孤立铜皮、锐角走线等问题。对于研发团队来说，也可以对接专业 PCB 厂家免费做 DFM 审核。深圳市联合多层线路板有限公司专注 4-20 层高多层盲孔板、1-4 阶 HDI 板快样与中小批量生产，拥有全套精密生产设备和完善资质，售前可提供工艺优化建议，提前排查设计隐患，搭配极速加急交付通道，完美适配研发紧急打样需求，帮企业省下大量试错成本和时间成本。

总而言之，盲孔板打样返工，80% 都是设计不规范导致的。把控好工艺对齐、结构设计、文件输出、前置审核四大环节，就能轻松实现一次打样成功，大幅提升电子研发项目的推进效率。
